계수형 관리도의 정의

계수형 관리도의 정의

Minitab에는 결점(불일치성) 또는 불량품(불일치 단위)을 표시하는 몇 가지 계수형 관리도가 있습니다. 결점은 품질 특성을 가리키며 불량품은 제품 전체를 가리킵니다. 한 단위에 품질 특성이 여러 개 있을 수 있지만 단위 자체는 불량품이거나 불량품이 아닐 뿐입니다. 예를 들어, 금속 판의 긁힌 자국은 결점입니다. 긁힌 자국이 여러 개일 경우, 판 전체가 불량품으로 간주될 수 있습니다.

이항 분포 또는 포아송 분포 중 데이터가 따르는 분포에 따라 계수형 관리도를 선택하십시오.

이항 데이터용 계수형 관리도

이항 데이터 값은 통과/실패 또는 합격/불합격 등의 두 개 범주 중 하나로 분류됩니다. 이항 데이터는 불량 표본 부품의 백분율 같은 비율이나 백분율을 계산하는 데 자주 사용됩니다.

P 관리도나 NP 관리도를 사용하여 불량 단위를 표시할 수 있습니다. P 관리도와 NP 관리도의 주요 차이점은 세로 눈금입니다.

• P 관리도에는 불량 단위의 비율이 Y축에 표시됩니다.
• NP 관리도에는 불량 단위의 전체 수가 Y축에 표시됩니다.

어떤 관리도를 선택하든 관리 이탈 상태에 있는 점에는 영향을 미치지 않습니다.

부분군 크기가 다른 계수형 관리도

부분군 크기가 다르면

• 두 관리도의 관리 한계가 다릅니다.
• NP 관리도의 중심선은 다양하지만, P 관리도의 중심선은 직선입니다.

중심선이 다양하기 때문에 관리도를 해석하기가 더 어려울 수 있습니다. 이전에는 부분군 크기가 다를 경우 P 관리도를 사용하도록 권장했습니다. 그러나 원하는 관리도를 선택하여 사용할 수 있습니다.



P 관리도의 중심선은 직선입니다.

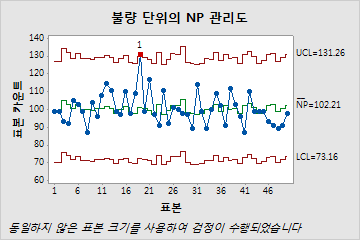

NP 관리도의 중심선은 부분군 크기의 변동에 따라 달라집니다.



포아송 데이터용 계수형 관리도

포아송 데이터의 값은 대부분 결점 또는 사건의 수입니다. 포아송 데이터는 단위당 결점 같은 발생률을 모형화하는 데 종종 사용됩니다.

U 관리도나 C 관리도를 사용하여 불량 단위를 표시할 수 있습니다. U 관리도와 C 관리도의 주요 차이점은 세로 눈금입니다.

• U 관리도에는 단위 하나당 결점 수가 Y축에 표시됩니다.
• C 관리도에는 둘 이상의 단위를 포함할 수 있는 표본당 결점 수가 Y축에 표시됩니다.

어떤 관리도를 선택하든 관리 이탈 상태에 있는 점에는 영향을 미치지 않습니다.



출처 : 미니탭

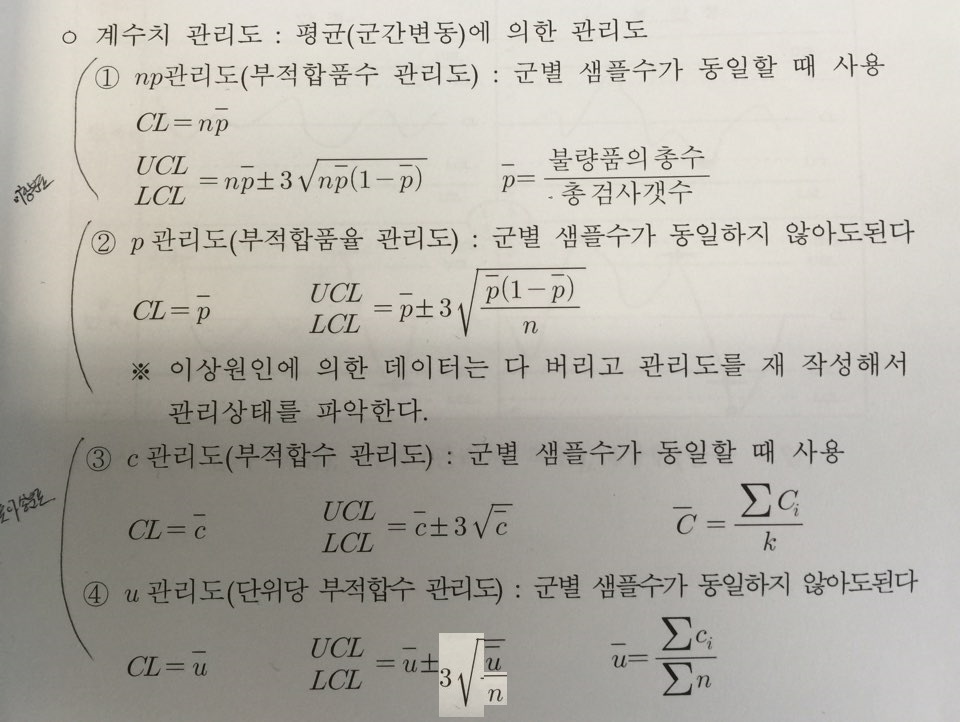

계수형관리도의 관리선 공식
